一、施工流程


1、基層處理，彈線排版

確定基層墻體無脫層、空鼓、裂縫等后，根據設計方案彈水平垂直控制線。

2、切割開槽，粘貼上墻

打孔埋置錨栓，固定錨固件。根據尺寸裁板、開刀邊槽，在板面布60%以上粘結劑。

3、錨固安裝

L型錨固件與H型掛件的連接件通過膨脹螺栓固定。

4、填塞填縫材料

在分隔縫內填充泡沫條，然后在縫的兩過粘貼美紋紙。

5、勾縫處理

槍嘴伸入縫隙4mm以上擠注硅酮密膠，隨后修刮平整。

6、揭下美紋紙

安裝完成后，揭下美紋紙，隨后去除保護膜。

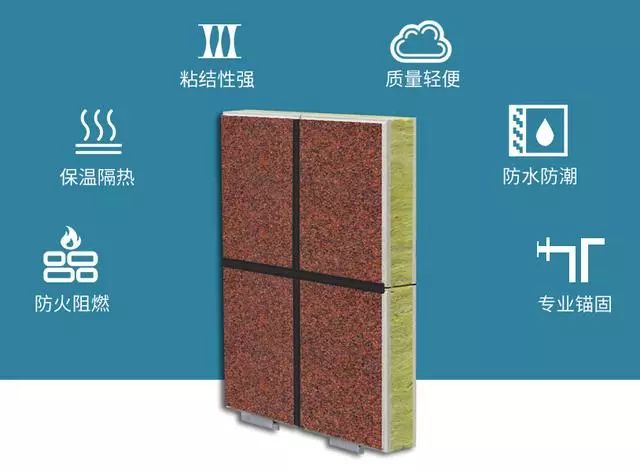

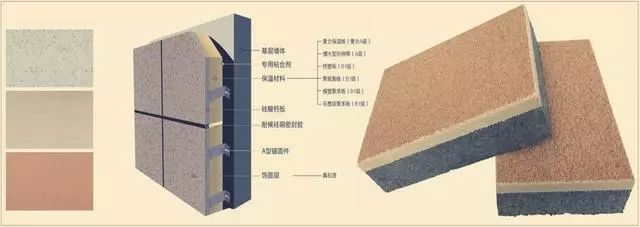

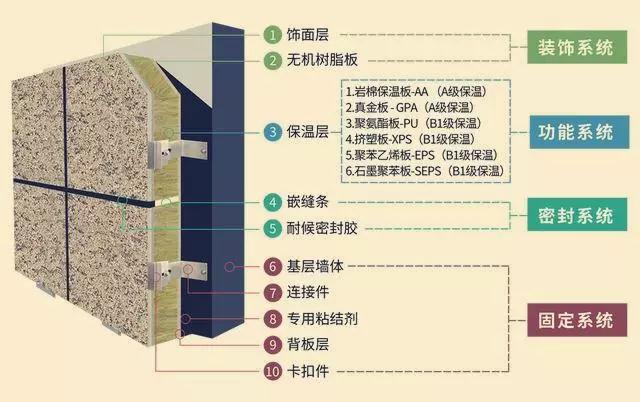

一體板分層展示

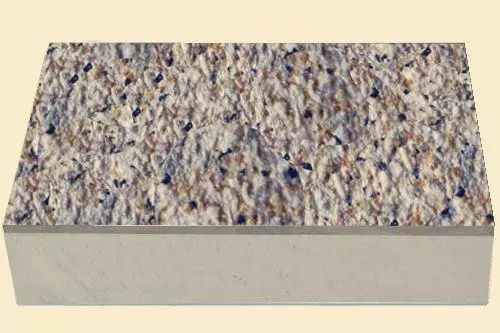

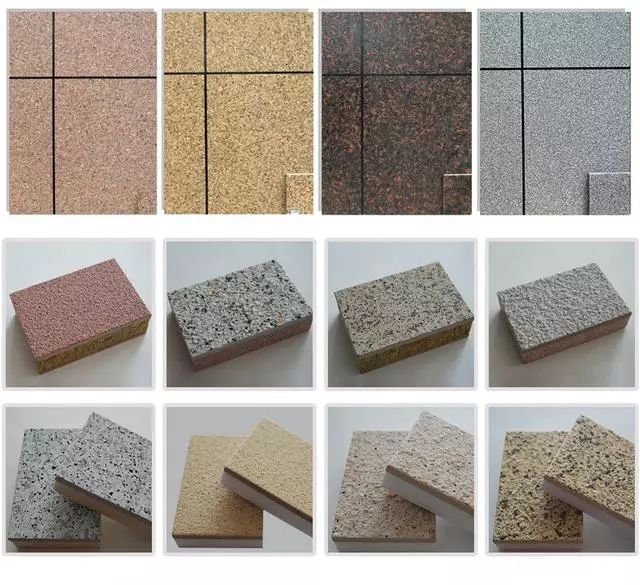

保溫裝飾一體板又稱為外墻保溫一體板、保溫裝飾板是一種較新穎的外墻外保溫用產品，其特點是裝飾類型多種（天然石材、仿石漆、真石漆、氟碳漆、陶瓷薄板等），保溫材料（EPS，PS，PUR，巖棉等）應用靈活，并且節省造價、節省時間而被市場廣泛接受，應用案例增長迅速。

其中仿石漆、真石漆、氟碳漆保溫一體板是應用最多的一個類型，將以上涂料噴涂在硅酸鈣板上作為基層。


二、保溫裝飾一體板A級防火新趨勢


隨著生產生活質量的提高，國家對外墻保溫材料防火等級的規范制定也在相應提高。


與基層墻體、裝飾層之間無空腔的建筑外墻外保溫系統，其保溫材料應符合下列規定：


1、住宅建筑：

1）建筑高度大于100m時，保溫材料的燃燒性能應為A級；

2）建筑高度大于27m但不大于100m時，保溫材料的燃燒性能不應低于B1級；

3）建筑高度不大于27m時，保溫材料的燃燒性能不應低于B2級；

除住宅建筑和設置人員密集場所的建筑外，其他建筑：


1）建筑高度大于50m時，保溫材料的燃燒性能應為A級；

2）建筑高度大于24m，但不大于50m時，保溫材料的燃燒性能不應低于B1級；

3）建筑高度不大于24m時，保溫材料的燃燒性能不應低于B2級。


除設置人員密集場所的建筑外，與基層墻體、裝飾層之間有空腔的建筑外墻外保溫系統，其保溫材料應符合下列規定：


1）建筑高度大于24m時，保溫材料的燃燒性能應為A級；

2）建筑高度不大于24m時，保溫材料的燃燒性能不應低于B1級。


規定采用燃燒性能為B1、B2級的保溫材料時，應符合下列規定：


1）除采用B1級保溫材料且建筑高度不大于24m的公共建筑或采用B1級保溫材料且建筑高度不大于27m的住宅建筑外，建筑外墻上門、窗的耐火完整性不應低于0.50h；

2）應在保溫系統中每層設置水平防火隔離帶。防火隔離帶應采用燃燒性能為A級的材料，防火隔離帶的高度不應小于300mm。


三、外墻保溫裝飾一體板的多種安裝方式


外墻保溫裝飾一體板的安全性和耐候性取決于其原材料的可靠性，但安裝施工的過程的也是外墻保溫裝飾一體化系統的重中之重，隨著保溫裝飾一體板在國內建筑系統中逐漸嶄露頭角，主流的一體化安裝方式主要有三種，即粘貼型、干掛型、粘錨結合型三個大類。


1、粘結型

保溫裝飾一體板在安裝上墻過程中，墻體與一體板只通過專用高強度粘結砂漿粘接，粘結面積需要達到80%以上，板材接縫處通過粘結砂漿或聚氨酯等密封。

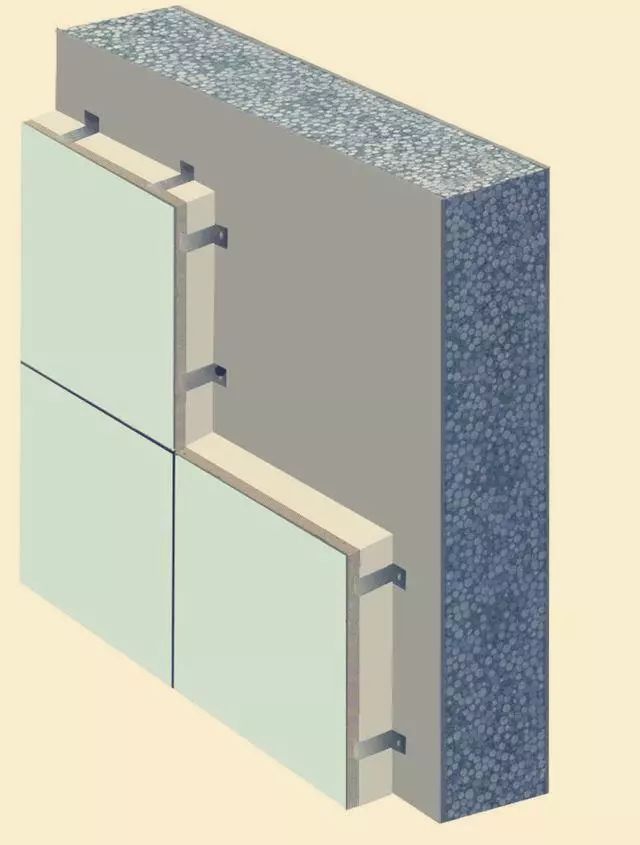

2、干掛型

和干掛石材相似，需要在墻體基層上預裝鋼制龍骨，保溫裝飾一體板通過特殊的專用錨固件與龍骨連接，一體板與墻體基層間通過填充發泡聚氨酯或其他材料。

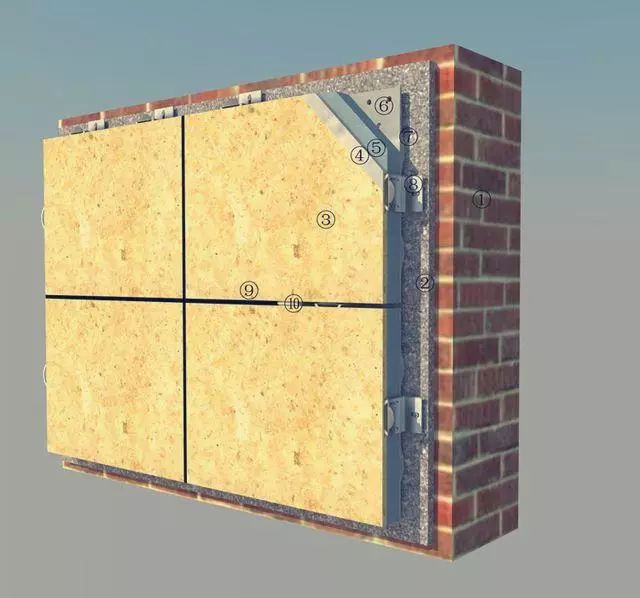

3、粘結錨固型

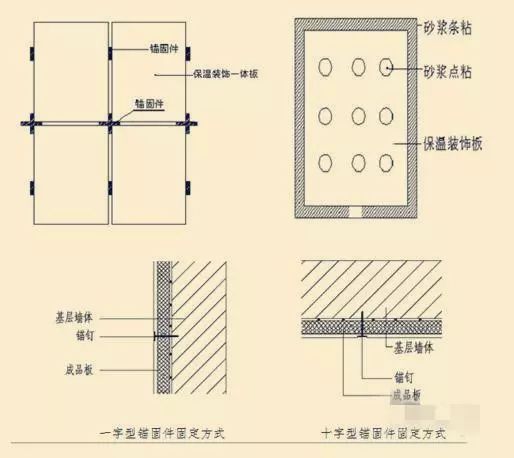

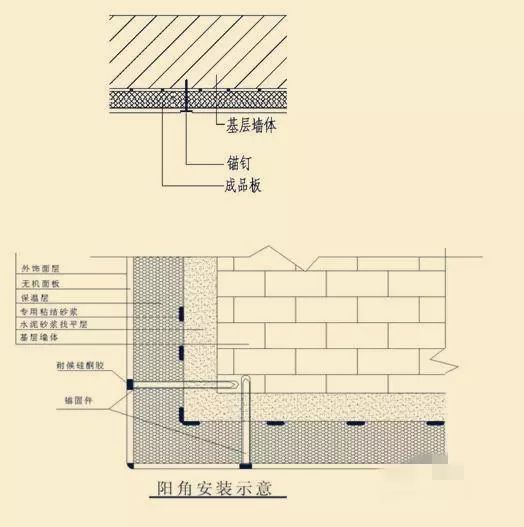

采用最多且最安全的安裝方式，先按照排版將保溫裝飾一體板裁切成制定尺寸，并在板四周開寬度為5mm深度為3mm的槽，保溫裝飾一體板后涂抹粘結砂漿，可以采用點框粘法，固定在墻體基層之上，待24小時后，在一體板接縫處嵌入專用一字架十字架錨固件，錨固件通過保溫膨脹栓深入墻體，然后再開槽處刮涂硅酮耐候膠做好封閉。


四、石材保溫裝飾一體板安裝詳解


施工工藝：粘貼+錨固的方式


1）一體板安裝前先按設計方案固定承托架；

2）用點框法或條框法在一體板背面涂抹專用粘結劑，粘貼面積不低于40%。

3）放在承托架上粘貼上墻，用2m靠尺拍平；

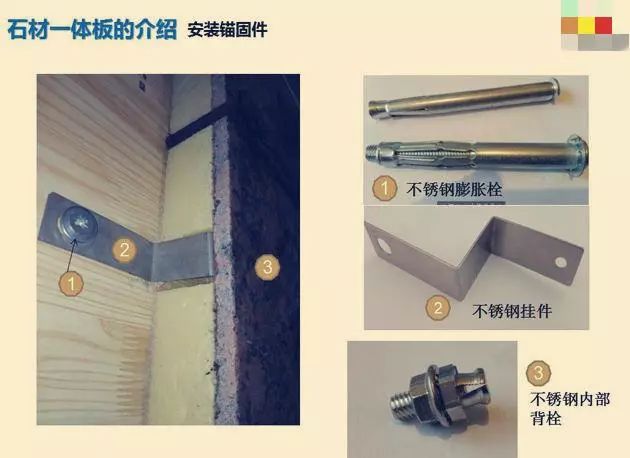

4）將外置連接架（掛件）和內置連接架用燕尾絲固定在一起，隨后用錨栓將外置連接件（掛件）固定在墻上（6個、錨釘深70mm ）。

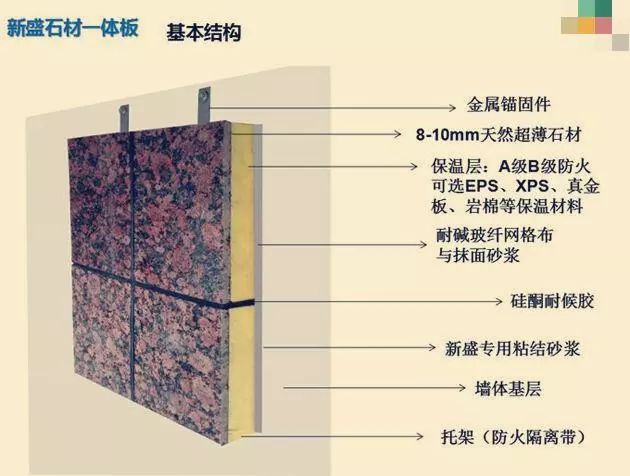

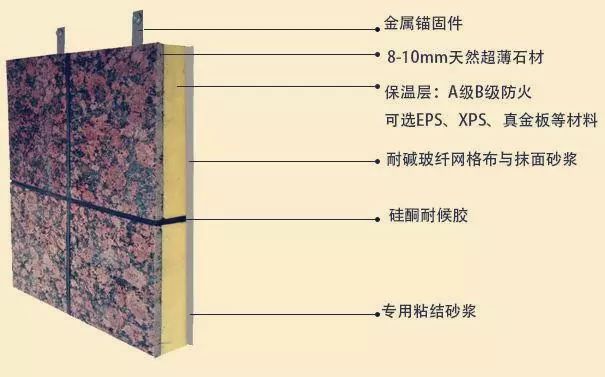

飾面保溫裝飾一體板由天然薄石材，保溫層，背襯加強層和內置連接架等組成。薄石材和保溫層間用高分子粘接劑粘接；背襯加強層與保溫層間用網格布與抗裂抹面砂漿粘接；內置連接架與石材之間用不銹鋼膨脹背栓牢固連接。


五、外墻保溫裝飾一體板施工步驟及注意事項


材料組成：由粘結層、保溫裝飾成品板、錨固件、密封材料等組成。

工具/原料

專用一體板砂漿、新盛專用一體板錨固件、美紋紙等


方法/步驟：

1、工藝流程

基層檢查 → 彈放基準線→ 粘貼保溫裝飾一體板→ 打新盛專用錨固件→ 校正板面→打密封膠→ 揭保護膜→驗收


2、粘貼復合保溫裝飾板施工工藝


1）放基準線

首先在施工墻面上根據業主設計分割方案，把縱向和橫向的基準線用墨線彈好在墻體上。每個連接施工面均要彈線。

質量要求：達到設計圖要求

檢測方法：用卷尺測量


2）調配貼板粘結劑

將專用粘板粉加入適應的清水，用電動攪拌器體充分調配均勻即可

檢測方法：用目測法


3、粘貼保溫裝飾板

首先把調配均勻的粘結劑用泥抹點涂或者條涂在保溫復合板的背面。每個涂點的直徑≥100mm，每平方米不得少于9個涂點。用手將板推壓墻面上，然后將吸盤吸附在板的表面，用吸盤調整復合板的位置，使整體板面保持平整，對齊分格縫。


質量要求：

整體平面的平整度≤3mm/2米直尺，板縫高低差≤3mm保證每平方米以內的粘結點不得少于9個，每個涂點直徑不得小于100mm,粘貼的面積不得小于板面的45%位置要求橫平豎直，排列整齊；


檢測方法：

用直尺靠在已粘結好的板面上，再用塞尺檢測間隙的大小，用小木錘輕打板面，根據空實程度來判別粘貼面積得大小和粘貼點的數量；

用目測法


4、打錨固件

保溫裝飾一體板粘貼好位置確定后要安裝機械緊固件。緊固件應先從直邊中部按300~500mm間距安裝（或者根據實際情況而定），必要時再外加外壓件調整板縫的高低差。無論安裝內緊固件或外緊固件都不能用力過大，以免造成版面的波浪形狀。應根據板面的平整度來調節 。

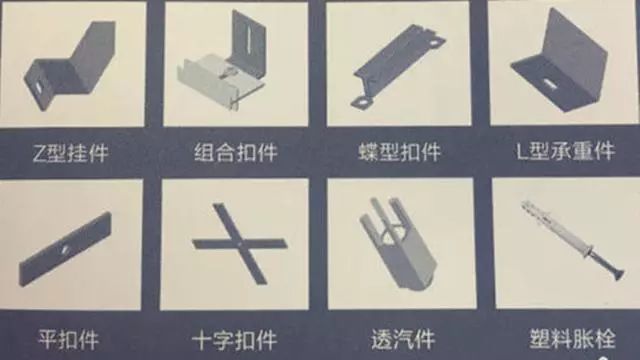

保溫裝飾一體板粘貼位置確定后安裝錨固件。十字錨固件安裝應在四塊保溫裝飾一體板的邊角開槽處，一字型的錨固件應按照300~500mm 的間距安裝在兩塊板中間，應根據板面的平整度來調節力的大小，以免造成版面的波浪形狀。

質量要求:緊固件安裝齊全，壓力適度。


檢測方法：用目測法

彈分格線，貼紙膠帶，用專門清潔劑將施膠板面清洗干凈，根據分格寬度的要求彈出分格線再沿貼線貼紙膠帶打密封膠，先用封膠槍在分格縫內均勻適量的打上密封膠，再用平刮刀刮平密封膠，要求密封膠在板上的寬度為0.5~1.5mm左右,施膠完畢后應將紙膠帶拉掉即可。

質量要求：無痕跡，無污垢

檢測方法：用目測法


5、板面清潔

先清潔裝飾板邊緣上的涂灰、污垢、撕去保護膜，再用干凈毛巾將粘膠遺留物清除干凈。如果裝飾板局部粘上水泥，砂灰應用清水沖洗干凈。

質量要求：無污痕，無污垢，檢測方法：用目測法


3、施工說明

1)基準線

基準線是指施工開始后在縱橫兩個方向作為施工起點的最初施工線，并使四面墻的圖形保持許相對位置不變的標準線。一般施工縱向的基準線應放在建筑物的上面，施工橫向的基準線放在陰陽角輪廓線和有特征的輪廓作為基準線，凡基準線都應占線施工.


2)施工順序

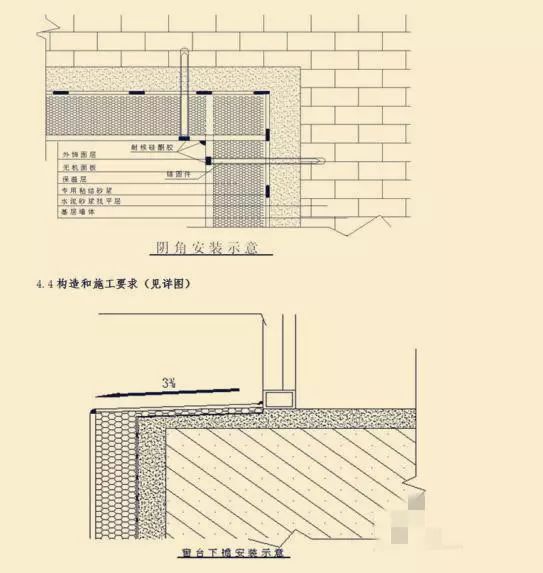

縱向施工一般都按從下至上的施工順序進行，但為了保證每塊板在四周墻面上都在同一水平線上，應首先以建筑樓四周墻面的同一基準線為起點向上，向下兩個方向粘貼的順序。橫向施工應遵守先陽角后陰角。先保證特殊結構（如門、窗的對稱性和均勻性），再大面積施工。


A、先用專用粘結砂漿貼好保溫裝飾板，接著再將涂好粘結劑的保溫裝飾板輕柔均勻的粘貼在墻面上，如此往復進行即可。

B、在接縫中間的墻體內，打孔并安裝好膨脹螺栓，再將錨扣件插入已經打好的孔內，隨后擰緊螺栓，如此往復進行操作。

C、找平層與基礎墻體粘結要牢固，不能出現脫層、以及粉化、起皮、爆灰等情況。


外墻保溫裝飾一體板系統中，分隔縫要用優質彈性耐候硅酮密封膠打平面縫，并覆蓋板面寬度達到1.0～1.2mm左右，打膠深度適中，要求嚴密緊實符合防水要求。
